【V型球阀ZSHV】的用途：
V型球阀ZSHV是一种直角回转结构的控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁阀及控制箱配套使用，可实现开关控制。Ｖ型球阀阀芯设计成带有形状的V型缺口，具有准确的截流物性和控制功能，适用于各种控制场合，结构紧凑，体积小，可紧卧安装等优点。适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、等工业部门的自控系统。

V型球阀ZSHV的特点

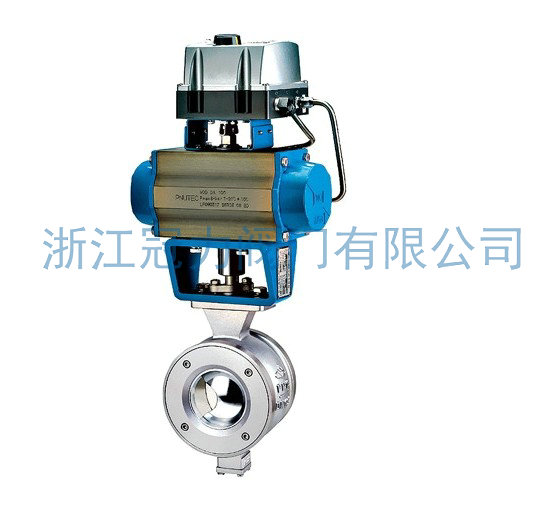

１、ZSHV,气动V型球阀由Ｖ型阀体与气动执行机构及其它附件组成。是一种直角回转结构的控制阀。V型球阀长期不需修理，使用寿命长。
２、具有出众的调节特性：Ｖ型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此Ｖ型阀可以在广幅的变化范围内提供准确的控制。
３、流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的值特别高，通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
４、Ｖ型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有较高的灵敏度和感应速度。
５、可靠（）性：阀体为一个整体结构，坚固，操作不受管道压力影响，并可避免阀体渗漏。
６、金属阀座的优良密封性：Ｖ型阀采用可动金属阀座，具有的助补偿功能，并具有优良密封性能及的使用寿命。在流向上，泄漏量10额定流量系数。
７、非常的剪切能力：Ｖ型阀采有金属硬密封结构，Ｖ型阀芯及金属阀座在回转过程中，Ｖ型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
８、气动Ｖ型球阀结构紧凑，小巧轻盈，安装方便，维护简便。
９、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封设计防护等级高。气缸体采用进口镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有非常的性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。

V型球阀ZSHV执行机构：
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

气动V型切断球阀执行标准：
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
气动V型调节球阀
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
